カーナビ取り付け講座その３ 車速信号 バックセンサー パーキング配線編 車屋さんの自動車情報blog

車速信号線の取り出し方です。 画像を御覧ください。 まずはこの形状の5ピンコネクターを探して下さい。 画像は車両側コネクターを配線側から撮影したものです。 ①がバック信号線（リバース）、②が 車速信号 線、③がサイドブレーキ信号線です。ご質問の回答 車速信号を接続しなくても、内蔵の3dジャイロセンサーで、車速を推定して自車位置を表示します。（簡易ハイブリッド）。 車速信号を接続する3dハイブリッドに比べて精度は低くなります。 車速信号接続ができる

ナビ 車速信号線 色

ナビ 車速信号線 色- voxy ノア 続いて スピードセンサー 純正ステアリング、バックカメラ配線 パネルを外すと左奥に、ナビ取り付けに必要なカプラーがあります。 この奥のカプラー 左から、オーディオカプラーP6P、ステアリング、（車速、リバース）、バックカメラ、ラジオアンテナです ラジオアンテ 今回は、スズキキャリーda16tのバック信号線と車速信号線の話。 以前、三菱のミニキャブでナビ取り付けやバック信号などの情報を書きました。 この時の話は、スズキのda16t型のキャリーと同じ情報でした。 ただ、キャリ

H29日野デュトロ車速信号線とバック信号線 株 川口ヤコウ電装

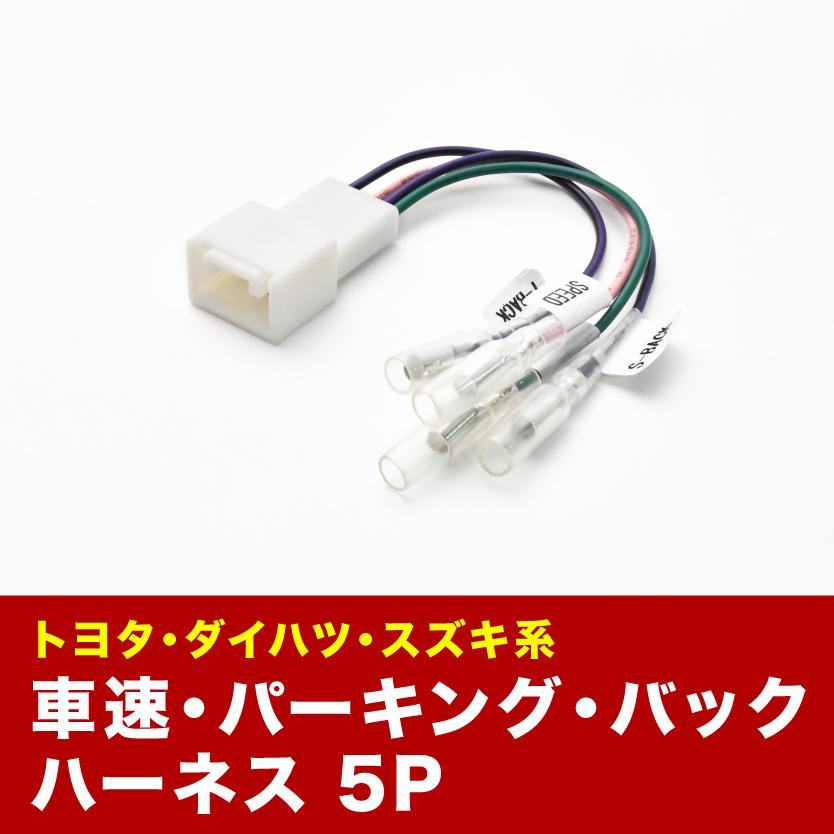

車速信号用コネクター接続位置と線材色 16p 16p 右1 （＊線材色 緑－黒） 図A ②中継コネクター （1）メーターバイザーを取外します。 線材色はあくまで目安にして下さい。 mt車 14p 下段の右1 （＊線材色 緑－黒） 図B at車 p 上段の左3車速信号 （ベージュ線） ヒータユニット 車両前方 ヒューズボックス ステアリングシャフト （2） 車速信号は、インパネ内運転席左側ヒューズボック ス横の26pin白コネクターのベージュ線とナビ信号 ハーネスqの車速信号コード（ベージュ線）を接続 し スピード＝車速信号線です。車両速度を出力します。 バック＝リバース信号線です。バックギア入力を出力します。 パーキング＝パーキングブレーキ信号線です。 最後に 以上がjb64ジムニーの純正オーディオカプラーの配線位置情報です。

緑色線 （回転信号） 灰色線 （スロットル信号） 茶色線 （アース） 赤色線 （IG電源） 黒色線 （アース） 黄色線 （エアフロ信号出力） 白色線 （エアフロ信号入力1） 青色線 （エアフロ信号入力2）付いたランプ) のプラス線に接続してください。 車速信号コード (桃色：15 cm) 車速信号中継コード (桃色：15 m) 圧着式コネクター 圧着式コネクター イルミネーションコード (橙/白：50 cm) 車の照明電源へ ILLUMINATION この部分は回路保護部品です。桃線 桃/黒線 緑線 紫線 若草色 黄/白色 緑色 ナビ本体側車速信号入力線 ナビ背面 車両配線側車速信号線 車両装備 8極オプションコネクター 車両側 ナビ本体側 バック信号入力線 車両配線側 バック信号線 ama02本体 カット する ※ナビ装着スペース奥にあり
